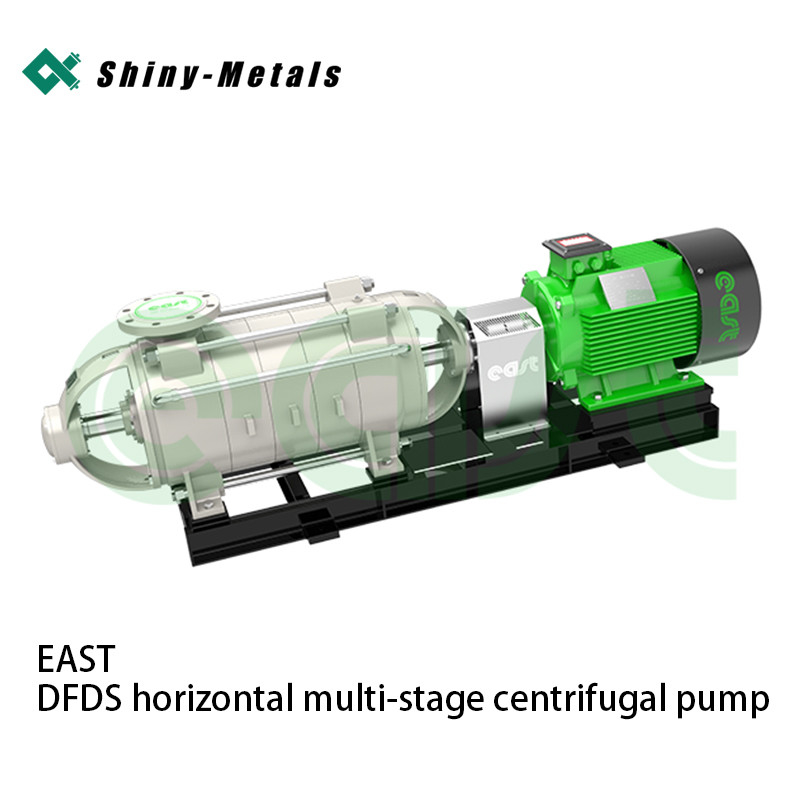

Bomba centrífuga de vários estágios horizontal Dfds

Introdução ao produto da bomba do tipo DP

 Estrutura de sucção única para o primeiro estágio

Alta eficiência e poupança de energia

Os modelos hidráulicos da secção de sucção, secção de descarga, difusor e impulsionador adotam excelentes projetos e são otimizados através de CFD.Os componentes de passagem de fluxo são feitos por fundição de areia de resina, assegurando dimensões precisas de fluxo - passagem e uma superfície lisa, melhorando assim a eficiência hidráulica de bombas de alta eficiência.

Para secções de aspiração, secções de descarga e rotores de diferentes tamanhos e materiais, é adotado o processo de fundição ideal para garantir dimensões precisas do caudal - passagem e uma superfície lisa,Minimizar as perdas hidráulicas.

The DP pump adopts new energy - saving technologies and has been recommended as a national energy - saving and environmental - protection excellent product technology by the China Electronic Energy - Saving Technology Association.

Alta confiabilidade

• Com os impulsionadores dispostos simetricamente nos componentes do rotor, as forças axiais geradas pelos impulsionadores se contrabalançam.O auto-equilíbrio da força axial dentro da bomba pode ser alcançado sem a necessidade de estruturas como discos de equilíbrioA força axial residual é suportada por um par de rolamentos de contato angulares.Redução dos tempos de manutenção e dos custos de manutençãoNão há movimento axial no rotor da bomba, resolvendo o problema da pouca confiabilidade nas bombas convencionais de vários estágios.
  • Rolamentos de rolos cilíndricos
  • Impeller dianteiro
  • Impeller para trás
  • Rolamento de contacto angular

• Boa resistência à cavitação: O impulsionador de primeira fase com excelente resistência à cavitação (algumas bombas usam impulsionadores de dupla sucção), juntamente com materiais confiáveis,permite que a bomba seja aplicada em vários cenários com requisitos elevados de margem de cavitação.
  • Impeller de dupla sucção de primeira fase

• Adotando novas tecnologias de poupança de energia, um dispositivo de redução de pressão controlado pelo fluxo é adicionado para reduzir o vazamento por um lado e melhorar a eficiência por outro.pode desempenhar um papel auxiliar de apoio, permitindo o funcionamento estável da bomba.
  • Mancha curta do acelerador
  • Mancha longa do acelerador

• A bomba DP é confiável: Usando materiais resistentes ao desgaste, pode ser usada para drenagem de água de montanha e transporte de água de mina.A bomba MDP utilizada para a drenagem de água das minas obteve o Certificado de Segurança do Produto das Minas, com um caudal máximo certificado de 1000 m3/h.
  • A vedação é fiável: é adotada uma estrutura de equilíbrio para evitar pressões excessivas na câmara de embalagem e na caixa de recheio, prolongando a vida útil da caixa de embalagem e recheio.
  • Tubo de água de balanço

Visão geral do produto

Aplicações do produto

• DP - tipo: Utilizado para transportar água limpa sem partículas sólidas e com uma temperatura inferior a 80°C, ou líquidos com propriedades físicas e químicas semelhantes às da água limpa.
• Tipo DP - M: Utilizado para o transporte de águas minerais neutras e outras águas residuais semelhantes com um teor de partículas sólidas ≤ 1,5%, tamanho de partículas ≤ 0,5 mm e temperatura inferior a 80 °C.
• Tipo DP - F: Utilizado para o transporte de líquidos corrosivos sem partículas sólidas e com uma temperatura inferior a 80°C. O material da bomba pode ser razoavelmente selecionado de acordo com o meio transportado.
• Tipo DP - Y: Utilizado para o transporte de materiais à base de óleo sem partículas sólidas, com temperatura inferior a 80°C e viscosidade inferior a 120 centistokes.

Área de trabalho

• Faixa de caudal: 3,75 - 1360 m3/h
• Distância da cabeça: 46 - 1000 m
• Pressão de entrada: ≤ 0,6 MPa
• Temperatura média: -20°C - 80°C
